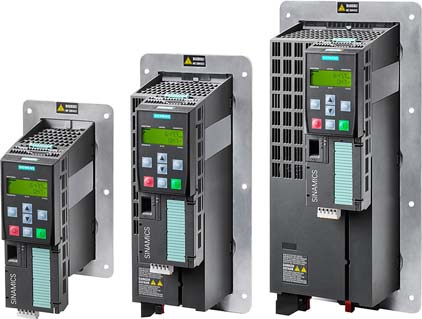

西门子G120P变频器

系列定位

泵、风机和压缩机专用变频器，针对楼宇自动化、水处理及过程工业优化

模块化组成

控制单元 (CU230P-2) + 功率模块 (PM230) + 操作员面板 (IOP智能面板或BOP-2基本面板) + 盲板

功率范围

• IP55防护等级：0.37 kW 至 90 kW
• IP20防护等级：0.37 kW 至 75 kW
• 另有资料显示最大功率可达 630 kW（涵盖9种尺寸）

输入电压

380 – 480 V ±10%，三相交流

控制类型

矢量控制、FCC（磁通电流控制）、多点特性（可参数化V/f特性）、V/f特性

防护等级

IP55/UL Type 12 或 IP20/UL Open Type

效率

> 97%；PM330模块效率 > 98%

关键功能

• 节能模式：根据负载自动调整磁通
• 休眠模式：按设定值启停驱动，避免机械应力
• 绕过模式：最佳调节至工作点
• 集成PID控制器（最多4个）
• 安全功能：支持安全转矩关闭（STO）等
• 3个可编程数字定时器

通信接口

支持 PROFIBUS DP、PROFINET、EtherNet/IP、USS/Modbus RTU、CANopen、BACnet MS/TP、西门子FLN P1等

I/O配置

控制单元CU230P-2通常提供：6个数字量输入、3个数字量输出、4个模拟量输入、2个模拟量输出、1个电机温度传感器接口

保护功能

电源反极性保护、输出反极性保护、浪涌保护、短路保护、电机过热保护等

环境温度

工作时：0°C 至 +50°C（或更高+60°C，视模块而定）

典型应用

通风风机闭环速度控制、加热/冷却系统循环泵、增压泵、液位控制泵、冷却塔风机、隧道/停车场风机、压缩机等
