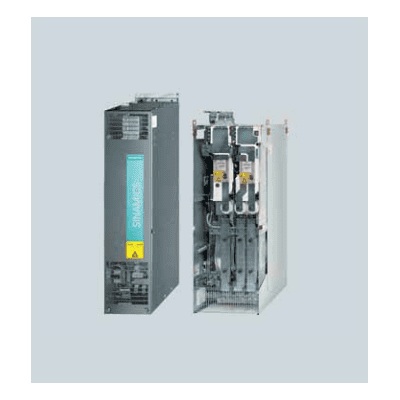

西门子G130变频器

电源电压与功率范围

• 380–480 V AC：110 – 560 kW
• 500–600 V AC：110 – 560 kW
• 660–690 V AC：75 – 800 kW

输出频率

0 – 300 Hz

控制方式

带编码器的闭环矢量控制 或 V/f 控制（无传感器矢量控制精度可满足大多数应用）

过载能力

• 轻过载：110% 额定电流持续 60 秒，或 150% 持续 10 秒
• 重过载：150% 额定电流持续 60 秒，或 160% 持续 10 秒

速度控制精度

转速 > 5% 额定转速时，精度 < 0.2%；转速 ≤ 5% 额定转速时，精度约 1%

防护等级

IP00（装置本身），可集成至机柜实现更高防护等级

冷却方式

内部风扇强制空气冷却

运行噪声

≤ 72 dB(A) @ 50 Hz 电源频率；采用创新冷却技术后典型值 < 69 dB(A)

通讯接口

标配 PROFIBUS DP 接口；控制单元（如 CU320-2）可通过扩展板支持 PROFINET、CANopen、EtherNet/IP 等

工作环境温度

0°C 至 +55°C（运行时）

线路频率

47 – 63 Hz

制动功能

可作为系统组件选配制动模块和制动电阻实现

安全功能

集成 Safety Integrated 基础功能，支持 STO（安全转矩关断）、SS1（安全停车1）等

关键特性

1. 脉冲边沿调制 (PEM)：电机端可获得 100% 输入电源电压，谐波与损耗低。
2. 模块化设计：功率单元与控制单元分离，维护方便。
3. 结构紧凑：相比传统方案节省空间最高达 70%。
4. 高效节能：损耗低，节能效果显著。
5. 调试便捷：支持 TIA Portal 集成，配备 AOP30 高级操作面板。
