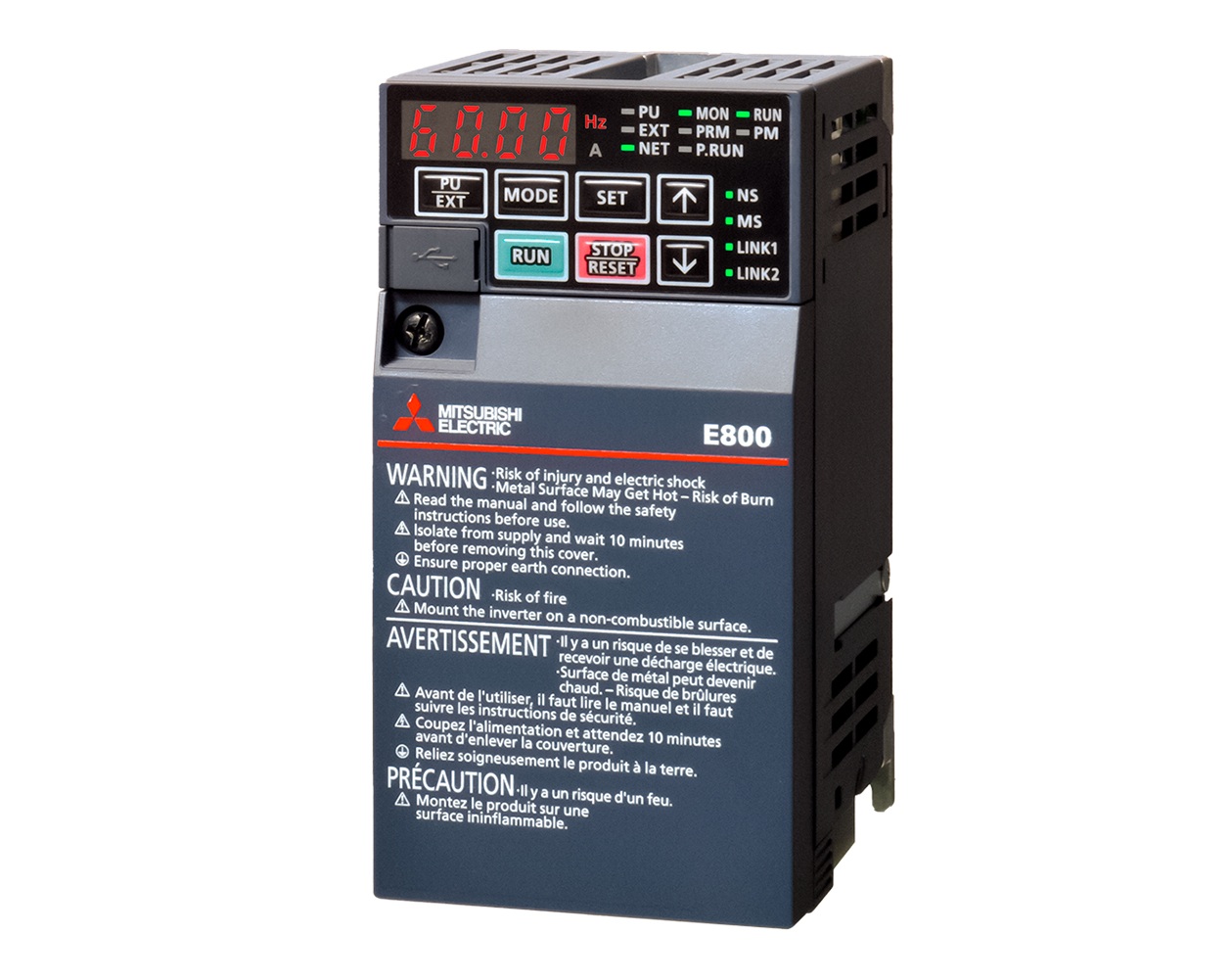

三菱变频器E800
三菱 FR-E800 系列 是小型高性能变频器，包含多个子系列，覆盖单相和三相电源，功率范围从 0.1kW 到 30kW。
专注自动化，服务西南
您身边的自动化产品专家
全国服务热线023- 29469509
三菱 FR-E800 系列 是小型高性能变频器，包含多个子系列，覆盖单相和三相电源，功率范围从 0.1kW 到 30kW。
系列子类 | 典型型号 (示例) | 电源电压 | 适配电机功率 (常规负载) | 额定输出电流 (常规负载) | 适配电机功率 (重载) | 额定输出电流 (重载) | 主要通讯接口 | 防护等级 |
|---|---|---|---|---|---|---|---|---|
FR-E820S | FR-E820S-0008-4-60 | 1相 200–240V | 0.1 kW | 0.8 A | - | - | RS-485 | IP20 |
FR-E820S-0015-4-60 | 1相 200–240V | 0.2 kW | 1.5 A | - | - | RS-485 | IP20 | |
FR-E820S-0030-4-60 | 1相 200–240V | 0.4 kW | 3 A | - | - | RS-485 | IP20 | |
FR-E820S-0050-4-60 | 1相 200–240V | 0.75 kW | 5 A | - | - | RS-485 | IP20 | |
FR-E820S-0080-4-60 | 1相 200–240V | 1.5 kW | 8 A | - | - | RS-485 | IP20 | |
FR-E820S-0110-4-60 | 1相 200–240V | 2.2 kW | 11 A | - | - | RS-485 | IP20 | |
FR-E840 | FR-E840-0016-4-60 | 3相 380–480V | 0.4 kW | 1.6 A | 0.75 kW | 2.1 A | RS-485 | IP20 |
FR-E840-0026-4-60 | 3相 380–480V | 0.75 kW | 2.6 A | 1.5 kW | 3.5 A | RS-485 | IP20 | |
FR-E840-0040-4-60 | 3相 380–480V | 1.5 kW | 4 A | 2.2 kW | 5.5 A | RS-485 | IP20 | |
FR-E840-0060-4-60 | 3相 380–480V | 2.2 kW | 6 A | 3 kW | 6.9 A | RS-485 | IP20 | |
FR-E840-0095-4-60 | 3相 380–480V | 3.7 kW | 9.5 A | 5.5 kW | 11.1 A | RS-485 | IP20 | |
FR-E840-0120-4-60 | 3相 380–480V | 5.5 kW | 12 A | 7.5 kW | 17.5 A | RS-485 | IP20 | |
FR-E840-0170-4-60 | 3相 380–480V | 7.5 kW | 17 A | 11 kW | 23 A | RS-485 | IP20 | |
FR-E840-0230-4-60 | 3相 380–480V | 11 kW | 23 A | 15 kW | 35 A | RS-485 | IP20 | |
FR-E840-0300-4-60 | 3相 380–480V | 15 kW | 30 A | 18.5 kW | 41 A | RS-485 | IP20 | |
FR-E840-0380-4-60 | 3相 380–480V | 18.5 kW | 38 A | 22 kW | 45 A | RS-485 | IP20 | |
FR-E840-0440-4-60 | 3相 380–480V | 22 kW | 44 A | 30 kW | 60 A | RS-485 | IP20 | |
FR-E820 | FR-E820-0008-4-60 | 3相 200–240V | 0.1 kW | 0.8 A | - | - | RS-485 | IP20 |
FR-E820-0175-4-60 | 3相 200–240V | 3.7 kW | 17.5 A | - | - | RS-485 | IP20 | |
FR-E820-0240-4-60 | 3相 200–240V | 5.5 kW | 24 A | - | - | RS-485 | IP20 | |
FR-E860 | FR-E860-0017-4-60 | 3相 380–480V | 0.75 kW | 1.7 A | - | - | RS-485 | IP20 |
FR-E860-0120-4-60 | 3相 380–480V | 7.5 kW | 12 A | - | - | RS-485 | IP20 |
后缀标识 | 含义与功能 |
|---|---|
-4-60 | 标准型号，内置 RS-485 通讯接口，电路板带防护涂层，适用于一般工业环境。 |
-EPB-60 | 支持 PROFINET 通讯，安全等级达 SIL2/PLd。 |
-EPA-60 | 支持 EtherNet/IP 通讯。 |
-EPC-60 | 支持 EtherCAT 通讯。 |
-SCEPB-60 | 支持 PROFINET 通讯，安全等级达 SIL3。 |
功率范围：覆盖 0.1 kW 至 30 kW，满足从小型设备到中型机械的驱动需求。
控制方式：支持先进的矢量控制（包括无传感器矢量控制）和 V/f 控制，具备高响应速度和自动转矩提升功能。
过载能力：通常具备 150% 额定电流持续 60 秒 的过载能力。
设计紧凑：结构小巧，节省安装空间。
网络丰富：通过选件卡可支持多种主流工业网络协议，如 PROFINET、EtherNet/IP、EtherCAT、CC-Link 等。
安全功能：部分型号集成安全功能，支持安全停止（如 STO）。
选型建议：选择时需首先确定电源类型（单相/三相及电压等级），然后根据驱动电机的功率和负载特性（常规负载 ND 或重载 LD）选择对应电流等级的型号，最后根据系统所需的网络通讯协议和安全等级选择相应的后缀型号。
