重庆某精密零部件制造厂智能化升级：YSA意萨双伺服动力头+台达伺服控制系统的成功应用

项目背景：传统制造面临的转型压力

重庆作为中国西部重要的制造业基地，正加快推进"智造重镇"建设。某位于两江新区的精密零部件制造企业，主要生产汽车发动机关键零部件、电子设备结构件等高精度产品，产品供应国内外多家知名制造商。

随着市场竞争加剧和客户对产品质量要求的不断提升，该企业面临多重挑战：

生产效率瓶颈：传统攻牙设备采用机械牙规式动力头，更换产品规格时需要停机更换牙规，平均换产时间长达2-3小时，严重影响设备利用率。

加工精度不足：原有设备加工精度仅为±0.05mm，无法满足新一代产品对螺纹精度±0.01mm的要求，产品合格率长期徘徊在92%左右。

设备维护成本高：机械牙规磨损严重，每3-6个月需要更换一次，年维护成本超过50万元。

柔性生产能力弱：客户订单呈现小批量、多品种趋势，传统设备难以快速响应市场变化。

能耗问题突出：老旧设备能耗高，单位产品能耗比行业先进水平高出30%。

解决方案：YSA意萨双伺服动力头+台达伺服控制系统的创新组合

技术选型决策

经过多方技术调研和对比测试，企业最终选择了YSA意萨双伺服动力头配合台达ASDA-B3系列伺服控制系统的解决方案，主要基于以下技术优势：

YSA意萨双伺服动力头的核心优势：

• 双伺服独立控制：采用两个独立的伺服电机分别控制主轴旋转和轴向进给，实现真正的电子解耦控制




• 数字化程序控制：通过数控系统直接设定参数，牙距、转速、进给速度等全部数字化可调




• 高精度加工：编码器反馈实现误差自动补偿，螺纹精度可达±0.01mm级




• 多功能集成：一台设备即可完成钻孔、攻牙、倒角、铰孔等多种工序




• 快速换产：通过触摸屏一键切换加工参数，无需更换任何机械部件




台达伺服控制系统的技术特点：

• 高响应性能：ASDA-B3系列伺服驱动器采用3.1kHz频宽+24 bit分辨率，响应整定时间缩短40%




• 智能控制算法：内置PID控制器，支持一键快速调机，具备摆振抑制与系统建模功能




• 强大通讯能力：支持Modbus/CANopen/DMCNET/EtherCAT等多种通讯协议




• 节能高效：具备回生能源再利用功能，能耗降低15-20%




系统架构设计

硬件配置：

• 主控单元：台达DVP系列PLC作为系统核心控制器




• 伺服驱动：台达ASDA-B3系列伺服驱动器（2套）




• 伺服电机：台达ECMA系列伺服电机（主轴电机0.75kW，进给电机0.4kW）




• 动力头：YSA意萨BD3-80系列双伺服动力头




• 人机界面：台达DOP系列10.4寸触摸屏




• 传感器系统：高精度光电编码器、限位开关、压力传感器




软件系统：

• 控制程序：基于台达ISPSoft开发平台编写专用控制程序




• 参数管理：建立产品工艺参数数据库，支持一键调用




• 监控系统：实时监控设备状态、加工参数、故障报警




• 数据采集：生产数据自动采集存储，支持MES系统对接




实施过程：从传统到智能的跨越

第一阶段：设备改造与安装

设备评估与规划（2024年1-2月）：

技术团队对现有12台攻牙设备进行全面评估，确定其中8台具备改造价值。制定分批次改造计划，确保生产不受影响。

机械改造（2024年3月）：

拆除原有机械牙规式动力头，安装YSA意萨双伺服动力头。由于YSA动力头采用标准化接口设计，机械改造仅需3天/台，大幅缩短停机时间。

电气系统升级（2024年4月）：

• 安装台达伺服驱动器及电机




• 重新布线，采用屏蔽双绞线减少信号干扰




• 配置安全防护系统，包括急停按钮、安全光幕等




• 安装冷却系统，确保伺服电机在长时间运行下的稳定性




第二阶段：系统集成与调试

控制系统编程（2024年5月）：

基于台达PLC开发专用控制程序，实现以下功能：

• 电子齿轮比自动计算与设定




• 攻牙过程分段控制（快速接近、慢速攻牙、快速退回）




• 异常检测与自动保护（断丝锥检测、过载保护）




• 生产数据自动记录与统计




参数优化与校准（2024年6月）：

针对不同材料（铝合金、45钢、不锈钢）和螺纹规格（M3-M12），建立优化的加工参数库。通过大量试验确定最佳转速、进给速度、冷却液参数等。

操作培训（2024年7月）：

对操作人员、维修人员、工艺工程师进行系统培训，包括：

• 设备操作与日常维护




• 参数设置与工艺优化




• 故障诊断与排除




• 数据管理与分析




第三阶段：试生产与优化

小批量试生产（2024年8月）：

选择典型产品进行试生产，验证系统稳定性和加工质量。期间收集数据，进一步优化控制参数。

全面推广（2024年9-11月）：

在首台设备成功运行的基础上，逐步完成剩余7台设备的改造。建立标准化作业流程和质量控制体系。

应用效果：智能化改造带来的全面提升

生产效率显著提升

换产时间大幅缩短：

传统设备更换产品规格需要2-3小时，现在通过触摸屏一键切换参数，仅需3-5分钟，换产效率提升40倍。

加工周期缩短：

双伺服动力头支持"零时间"瞬时变速和换向，非加工行程可快速移动，单件加工周期从原来的45秒缩短至28秒，效率提升37.8%。

设备利用率提高：

改造后设备综合利用率从65%提升至85%，年有效加工时间增加约1600小时。

加工质量跨越式提升

精度水平突破：

螺纹加工精度从±0.05mm提升至±0.01mm，达到行业领先水平。产品合格率从92%提升至99.5%，不良品率降低75%。

一致性改善：

数字化控制消除了人为操作误差，产品一致性显著提高。CPK值从1.0提升至1.67，过程能力大幅增强。

表面质量优化：

优化的加工参数和稳定的伺服控制，使螺纹表面粗糙度从Ra3.2提升至Ra1.6，产品外观质量明显改善。

运营成本有效控制

维护成本降低：

双伺服动力头采用免维护设计，取消了易磨损的机械牙规，年维护成本从50万元降低至8万元，降幅达84%。

能耗节约：

台达伺服系统的回生能源再利用功能，结合优化的加工工艺，使单位产品能耗降低25%，年节约电费约12万元。

刀具寿命延长：

稳定的加工过程和精确的控制，使丝锥平均使用寿命从3000孔提升至5600孔，刀具成本降低46%。

柔性生产能力增强

快速响应市场：

现在可以轻松应对小批量、多品种的生产需求，最小经济批量从原来的500件降低至50件。

工艺灵活性：

同一台设备可完成钻孔、攻牙、倒角、铰孔等多种工序，减少了设备投资和占地面积。

数字化管理：

所有加工参数数字化存储，新员工培训时间从原来的1个月缩短至1周。

技术优势深度解析

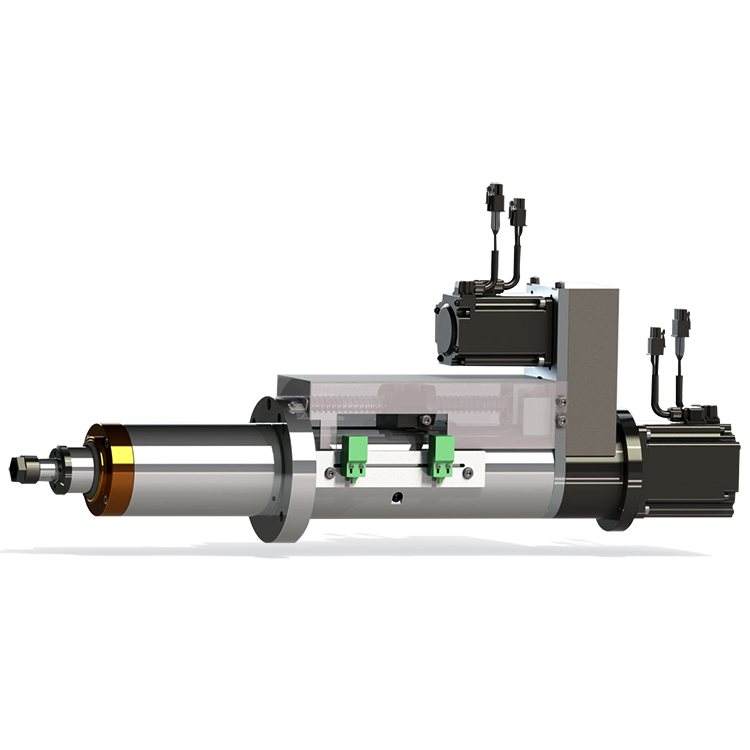

YSA意萨双伺服动力头的创新技术

电子解耦控制原理：

传统机械牙规式动力头通过一组精密研磨的物理牙规（螺杆-螺帽副）机械传动，而双伺服动力头采用两个独立的伺服电机分别控制主轴旋转和进给。这种电子解耦设计带来了革命性的优势：

• 牙距数字化设定：通过改变两个伺服电机的电子齿轮比，即可实现任意牙距的加工，无需更换任何机械部件




• 无背隙传动：消除了机械传动的间隙和磨损，长期保持高精度




• 自适应控制：可根据加工材料、刀具状态自动调整参数，实现智能化加工




高刚性结构设计：

YSA意萨动力头采用整体式结构设计，主轴锥度圆跳动控制在3μm以内，确保细孔、细牙加工的高精度。特殊的装配工艺实现主轴旋转0.003mm低跳动，为高精度加工提供了硬件保障。

多功能集成能力：

一台设备即可完成钻孔、攻牙、倒角、铰孔等多种工序，真正实现钻攻一体。支持盲孔攻牙时的分段进给、孔底暂停、自动反转退刀等智能操作。

台达伺服控制系统的核心技术

高性能运动控制：

台达ASDA-B3系列伺服驱动器具备3.1kHz频宽和24 bit分辨率，响应整定时间相较前代机种缩短40%。这一性能指标确保了对双伺服动力头的精准控制。

智能调机功能：

内置的PID控制器和先进自动增益调试功能，支持一键快速调机。系统分析接口可实时显示伺服运行状态，便于故障诊断和性能优化。

电子凸轮功能：

台达伺服内置的电子凸轮功能，使得复杂的运动曲线编程变得简单直观。在攻牙过程中，可实现主轴旋转与进给的完美同步，确保螺纹质量。

多重保护机制：

具备过载保护、过热保护、过压欠压保护、编码器异常检测等多重安全保护功能，确保设备长期稳定运行。

系统集成创新

总线通讯架构：

采用EtherCAT总线通讯，实现PLC、伺服驱动器、HMI之间的高速数据交换。响应时间小于1ms，满足高速高精度加工的需求。

智能工艺数据库：

建立包含材料、刀具、螺纹规格、加工参数等信息的工艺数据库。操作人员只需选择产品代码，系统自动调用最优加工参数。

预测性维护系统：

通过实时监测伺服电机电流、温度、振动等参数，结合大数据分析，实现故障预警和维护提醒，将非计划停机减少80%。

行业示范意义与推广价值

对重庆制造业的示范作用

智能化改造的典型案例：

该项目成功实践了"传统设备+智能控制系统"的改造模式，为重庆大量传统制造企业提供了可复制的升级路径。改造投资回收期仅18个月，经济效益显著。

技术融合创新范例：

YSA意萨双伺服动力头与台达伺服控制系统的成功结合，展示了国产高端装备与先进控制技术的完美融合，打破了国外技术垄断。

人才培养平台：

项目实施过程中培养了一批掌握伺服控制、数控编程、设备维护的高技能人才，为重庆制造业转型升级提供了人才支撑。

经济效益与社会效益

直接经济效益：

• 设备改造投资：每台设备改造费用约15万元，8台总计120万元




• 年节约成本：维护成本节约42万元+能耗节约12万元+刀具成本节约18万元=72万元




• 投资回收期：120万元/72万元≈1.67年（20个月）




间接经济效益：

• 产品质量提升带来的品牌溢价




• 交货期缩短增强的市场竞争力




• 柔性生产能力拓展的新市场空间




社会效益：

• 减少材料浪费，年节约钢材约8吨




• 降低能耗，年减少碳排放约45吨




• 改善工作环境，降低劳动强度




推广应用前景

行业适用性：

该解决方案适用于汽车零部件、电子设备、精密仪器、航空航天等多个行业的螺纹加工需求。特别适合产品品种多、批量小、精度要求高的制造场景。

技术扩展性：

系统采用模块化设计，可方便地扩展到多轴联动、机器人集成等更复杂的应用场景。为未来建设数字化车间、智能工厂奠定基础。

区域带动效应：

作为重庆制造业智能化改造的成功案例，已在当地形成示范效应。目前已有5家同类企业前来考察学习，其中3家已启动类似改造项目。

经验总结与未来展望

成功经验

精准的需求分析：

改造前深入分析生产瓶颈，明确精度、效率、柔性三大核心需求，确保技术方案有的放矢。

科学的方案设计：

采用分阶段实施策略，先试点后推广，最大限度降低改造风险。注重系统集成，确保硬件、软件、工艺的完美结合。

全面的培训体系：

建立操作人员、维修人员、工艺工程师三级培训体系，确保人员能力与设备升级同步提升。

持续优化机制：

建立数据驱动的持续改进机制，通过生产数据分析和工艺试验，不断优化加工参数和控制策略。

技术发展趋势

智能化升级：

未来计划引入人工智能算法，实现加工参数的自动优化、刀具磨损的智能预测、产品质量的在线检测。

网络化扩展：

将设备接入工厂MES系统，实现生产计划自动下发、生产进度实时监控、质量数据自动采集。

绿色化发展：

进一步优化能耗管理，开发节能加工工艺，力争单位产品能耗再降低15%。

服务化转型：

基于设备运行数据，为客户提供加工工艺优化、刀具选型建议、预防性维护等增值服务。

对重庆制造业的启示

传统产业升级路径：

该项目证明，传统制造企业不必全部淘汰旧设备，通过关键部件的智能化改造，同样可以实现质的飞跃。这种"渐进式"改造模式投资少、见效快、风险低，特别适合中小企业。

产业链协同创新：

YSA意萨提供核心部件，台达提供控制系统，本地集成商负责实施，用户提供应用场景，这种产业链协同创新模式值得推广。

政策支持效应：

重庆市政府推动的制造业数字化转型政策，为企业智能化改造提供了良好环境。企业应充分利用政策红利，加快转型升级步伐。

结语

重庆某精密零部件制造厂采用YSA意萨双伺服动力头配合台达伺服控制系统的智能化改造项目，是传统制造业转型升级的成功实践。通过技术创新和系统集成，企业不仅解决了生产效率、加工精度、运营成本等现实问题，更提升了柔性生产能力和市场竞争力。

这一案例充分证明，在数字经济时代，传统制造企业通过智能化改造完全能够焕发新的生机。YSA意萨双伺服动力头的高精度、高柔性，结合台达伺服控制系统的高性能、高可靠性，为制造业提供了强大的技术支撑。

随着重庆加快建设国家重要先进制造业中心，类似的技术创新和智能化改造将在更多企业、更多领域推广应用。这不仅是单个企业的成功，更是重庆制造业整体转型升级的缩影，为"智造重镇"建设注入了新的动力。

未来，随着人工智能、工业互联网等新技术的深入应用，重庆制造业将朝着更加智能化、网络化、绿色化的方向发展，为经济高质量发展提供坚实支撑。而YSA意萨与台达的这次成功合作，无疑为这一进程提供了宝贵的技术路径和实践经验。
